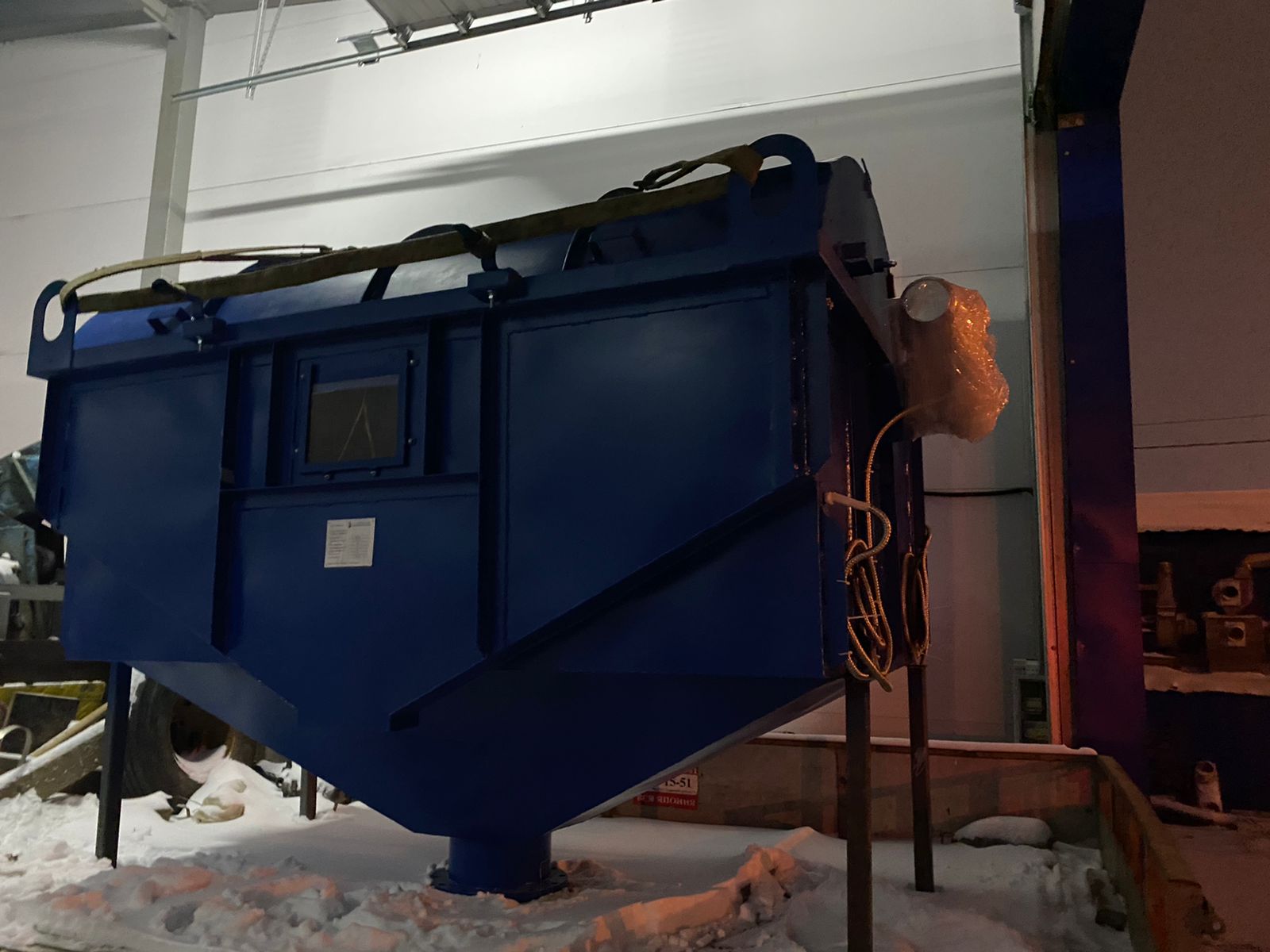

    Роторно-скребковые фильтры (РСФ)

    Роторно-скребковый фильтр (РСФ) от ТОО “ВодЭкоФильтр” применяется на этапах механической очистки сточных вод в ливневых и хозяйственно-бытовых системах. Оборудование эффективно задерживает механические примеси, предотвращая загрязнение последующих резервуаров и узлов.

    Фильтры РСФ используются как в составе модульных очистных станций и контейнерных установок, так и как отдельное оборудование. Степень перфорации фильтрующего сита подбирается индивидуально в зависимости от задач заказчика.

    Назначение и области применения
    • предварительной очистки хозяйственно-бытовых сточных вод;
    • обработки ливневых вод;
    • очистки производственных сточных вод;
    • защиты насосных агрегатов и трубопроводных систем;
    • механической фильтрации на птицефабриках, в животноводстве, рыбных хозяйствах и на предприятиях АПК;
    • работы с жидкими средами в других отраслях промышленности.

    Технические особенности

    Фильтры РСФ работают в самотечном (безнапорном) режиме. Применяются как основной элемент механической очистки или как дополнительный фильтрующий узел после грубой очистки.

    Фильтрующие сита имеют перфорацию:
    • круглые отверстия — 0,8 / 1 / 1,5 / 2 мм
    • продолговатые — от 1×20 мм до 5×20 мм
    Модельный ряд включает три варианта производительности:
    • Стандарт: от 1 до 100 м³/ч
    • Повышенная: от 50 до 180 м³/ч
    • Высокая: от 150 до 300 м³/ч

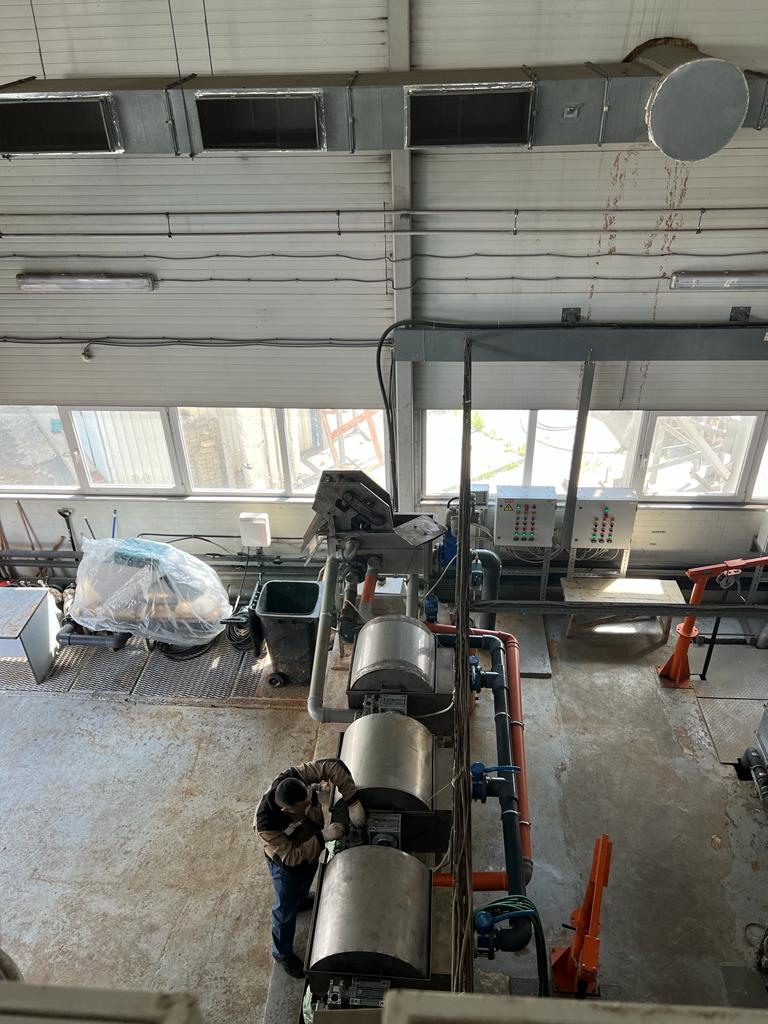

    WhatsApp Image 2025-06-04 at 13.52.20 (1)

    Принцип работы

    Сточные воды подаются насосом через фланец на входе в фильтр. Жидкость поступает внутрь перфорированного сита, выполненного в виде сектора (~2/3 цилиндра). На поверхности сита задерживаются загрязняющие частицы.

    Во внутренней части фильтра расположен вал с вращающимися щетками. Электродвигатель приводит вал в движение, и скребковая система счищает загрязнения в приёмный мешок для последующей утилизации.

    После фильтрации вода поступает либо в усреднитель, либо направляется в биореактор, аэротенк или на другие стадии очистки.

    Материалы и исполнение

    • Корпус и сито — нержавеющая сталь марок 08Х18Н10Т или AISI 304, либо углеродистая сталь с антикоррозионным покрытием
    • Напряжение питания: 220/380 В, 50 Гц
    • Мощность мотор-редуктора: от 0,18 до 1,5 кВт
    • Электродвигатель с воздушным охлаждением, рабочий диапазон температур: от –20 до +40 °С
    • Подшипники в гермоблоке с маслёнкой
    • Используемое масло — по паспорту мотора, как правило, синтетическое

    В стандартной комплектации мотор-редукторы не предназначены для опасных зон. При необходимости поставляются модификации во взрывозащищённом исполнении.

    Для контроля процесса в системе установлен датчик уровня и перелива.

    Срок службы оборудования — не менее 5 лет.

    Габариты и характеристики (серия РСФ)

    Тип и параметры фильтра РСФ-6 РСФ-20 РСФ-45 РСФ-75 РСФ-130 РСФ-210 РСФ-400
    Длина, мм 850 1500 1500 2400 2400 2400 2400
    Ширина, мм 870 900 1400 1900 2100 3100 4100
    Высота, мм 820 1400 1400 1400 2500 2500 2500
    Ду входа, мм 100 150 150 200 200 250 2х2500
    Ду выхода, мм 100 150 150 200 200 2х250 2х2500
    Ду перелива, мм 100 150 150 200 200 250 2х2500
    Скорость вращения ротора от 3 до 6 об/мин, 50 Гц
    Мощность двигателя, кВт 0.18 кВт 0.37 кВт 0.55 кВт
    Производительность, м³/ч 1–6 5–20 20–45 40–75 70–130 120–210 210–400
    Прозоры сита Круглые: 0.8–6 мм; продолговатые: 1x20 – 5x20 мм
    Вес, кг 140 260 310 450 750 1250 1500
    • Проектировщики с большим стажем
    • Высокие стандарты качества
    • Эффективные и надежные решения

    Обслуживание и очистка

    В процессе эксплуатации возможно образование налётов, биоплёнки и жиров на поверхности сита. В этом случае фильтр временно выводится из работы, и сито очищается с применением щелочных растворов. Съемная конструкция фильтрующего элемента позволяет проводить ручную мойку и замачивание.
